1900-Hydraulische Doppelmesser-Sitz-Schneidemaschine, Satz Schneidelinie für 0,3~1,2 mm * 1300

II. Ausrüstung:

1. Coilladewagen
A. Es besteht aus Autorahmen, Autoachse, Lagerbock, Rad, hydraulischem Hebezeug
mechanismus, Führungsstange und -hülse, Halterung, hydraulischer Betätigungsmechanismus usw.
B. Technische Parameter

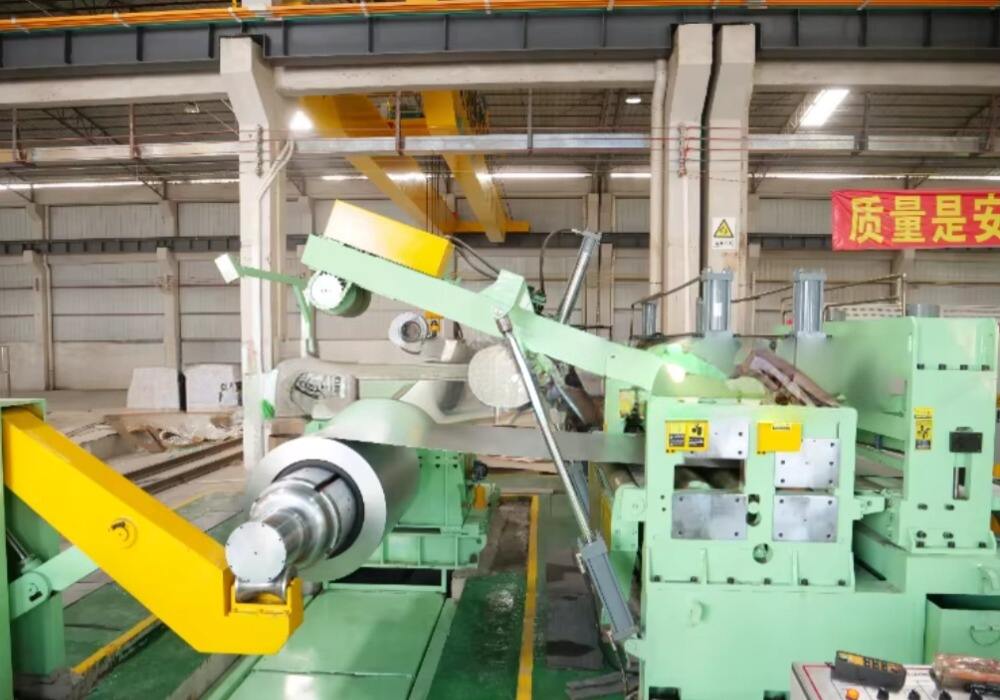

2. Einarmiger Abwickler
A. Bestehend aus Zahnstange, Abwickelwelle, Abwickelplatte, Expansionsmechanismus, Druckluftbremse usw.

Funktion: Spule fixieren und öffnen. Der Wagen richtet das innere Loch der Spule auf die Mitte des Abwicklers, wird von einem Zylinder angetrieben und in das innere Loch der Spule geführt. Der Kern wird durch einen hydraulischen Antrieb axial ausgedehnt und die Spule wird festgezogen. Die axiale Spannung besteht aus einer dreiteiligen radialen Plattenmantelstruktur. Der Abwickler hat ein Antriebsende und ein passives Ende.
Form: Stahlblech-Schweißrahmen, Hydraulischer Atemstempel
Menge: 1 Satz
Lagergewicht 7T
Innendurchmesser der Spule: Φ508mm
Außendurchmesser der Spule: Φ1200mm
3. Hydraulische Führungsvorrichtung und Klemmstruktur
A. Hydraulisches Pressen und Motorantrieb
B. Pinch-Struktur
Ein Paar Andruckrollen, angetrieben von einem 7,5-V-Wechselstrommotor
Effektive Breite: 1400 mm
durchmesser der Andruckrolle: Φ155mm

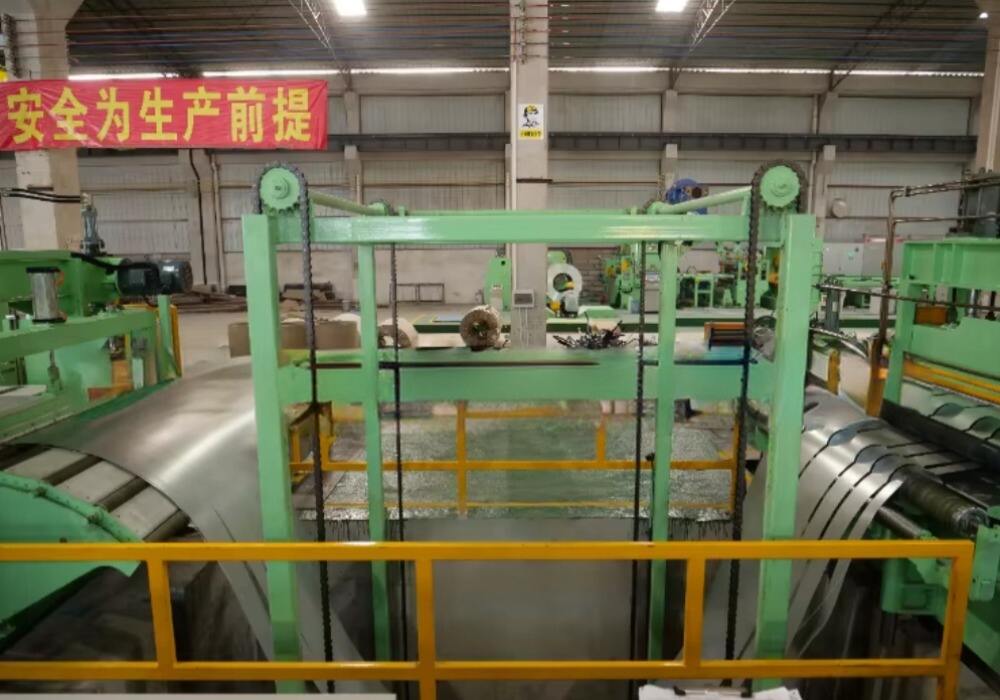

4. Looping-Gerät: durch Zylinder angehoben
5. Führungsvorrichtung:
Dieses besteht aus einem Führungsschienenrahmen, einem Aktivitätstablett, einem Rollenmechanismus, einer Einstellvorrichtung
mechanismus und das vertikale Rollenrad
Effektive einstellbare Breite: 300–1250 mm
Durchmesser der Pressrolle: Ø 70 mm

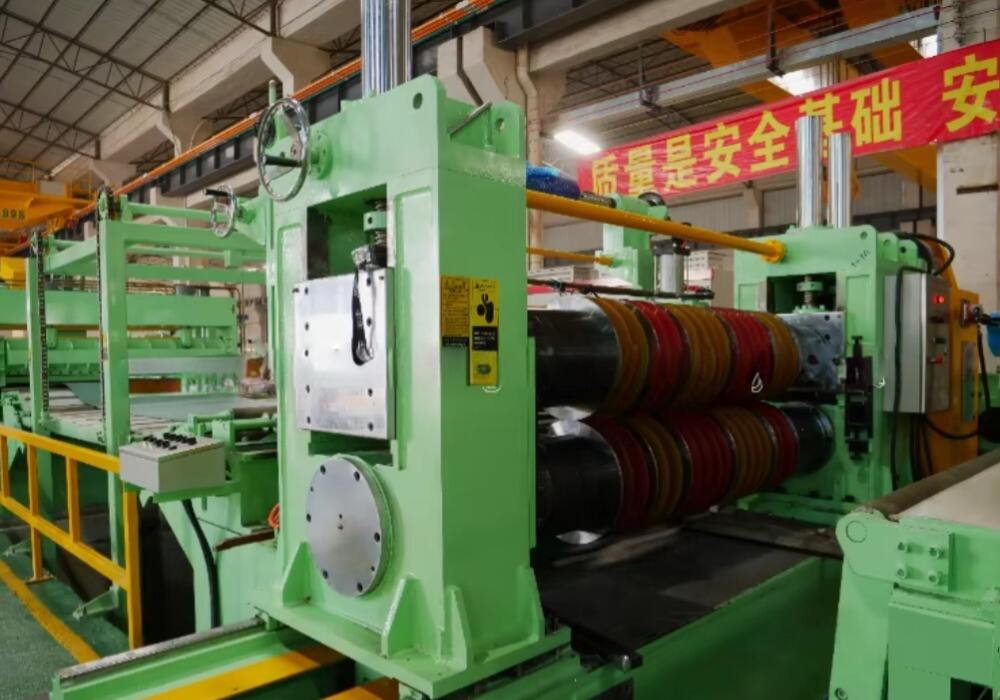

6. Schneideeinheit
Dieses setzt sich aus Leistungs- und Hostteilen zusammen.
Leistungsteil: Elektrische Sitze, Reduzierstück, Gleichstrommotor, Zahnverteilerkästen, Kupplungen,
pneumatische Kupplungen, Spindeln und Verbindungsstücke usw.
Host-Teil: Basis, fester Bogen, großer Schlitten, Fräserwelle (Φ300mm, 2 Sätze), aktiver Bogen, Schlitten,
einstellmechanismen für Bogen- und Messerwelle, Messer, Distanzstück, Gummiring etc.

7. Aufwickler für Abfallmaterial
Dieses besteht aus Gestell, seitlicher Drahtachse, seitlicher Drahtplatte, Entladedrahtmechanismus,
entladungsdrahtführungsmechanismus und die Stützketten, Kettenräder, Kettenabdeckung, Reduzierstück,
drehmomentmotor usw. Motor: 1,5 kW
8. Loop-Gerät
9. Hydraulische Nassvorteileinheit und Pressspuleneinheit
Dieses besteht aus Sockel, Vorteilachse (Auszug), Teilungsplatte, Teilungsstücken,
lagerbock usw.
Die Struktur der Presswalzen besteht aus Zahnstange, Schlitten und 3 Dämpfungsdruckwalzen
mechanismus, hydraulische Dämpfungsplatte, hydraulische Hebepressstruktur, hydraulische Plattform,
etc.

10. Hydraulischer Aufwickler
Dieses besteht aus Getriebe, Gleichstrommotoren, Bremsen, Kupplungen, Wicklung
expansionsplatten, rotierender Zylinder, Aufwickelexpansion und hydraulischer Stützarm usw. Führungsstange, Führungshülse, Wiege, hydraulischer Betätigungsmechanismus usw.

12. Das gesamte Hydrauliksystem: Hydraulikstation, Rohre, Anschlusskopf, weiches Rohr, hartes Rohr usw. …

III. Die Komponentenmarke:
1. Elektromagnetisches Überdruckventil und Austauschventil: Marke Shanghai
2. Dichtring VALQUA
3.DC-Zeitmesssystem: EUROTHERM
4. Gleichstrommotor: Berühmte Marke aus China
5. SPS Siemens
6. Reduzierstück: Berühmte Marke aus China
Der Prozessablauf:

1. Elektrischer Standard: 380 V/50 Hz/3 Ph – muss bestätigt werden
2. Hauptfarbe der Maschinenlackierung: Blau (RAL5015) + Orange (RAL2004), gemäß Farbstandard des Verkäuferwerks
3. ZAHLUNGSBEDINGUNGEN: Innerhalb von fünf (5) Werktagen ab Vertragsunterzeichnung ist eine Anzahlung von 40 % fällig. 60 % werden von T/T nach dem Testen der Maschine oder dem Senden eines Profils zur Bestätigung an den Käufer, jedoch vor dem Versand der Ausrüstung, verlangt.
4.TESTMATERIAL: Es liegt in der Verantwortung des Käufers, mindestens 25 Tage vor dem Versand ausreichend Testmaterial bereitzustellen; alle Kosten im Zusammenhang mit dem lokalen Transport,
zollabfertigung und lokale Steuern für das Probenmaterial werden bezahlt von
der Kunde.
5. Kundendienst:
1) Bei ordnungsgemäßem Betrieb und Wartung besteht für die Maschine eine Garantie von einem Jahr ab dem Datum der erfolgreichen Installation und Inbetriebnahme der Geräte am Installationsort des Käufers. (Der Ersatzteilbestand ist für SOFORTIGEN SERVICE verfügbar.)
2) Bei Bedarf schicken wir einen Techniker für 100 USD/Tag in die Fabrik im Ausland, um die Maschine zu installieren und zu regulieren. Der Käufer sollte unserem Techniker bei der Beantragung des Visums behilflich sein und das Flugticket und die Unterkunft vor Ort bezahlen.
